CDLF泵的過流部分均采用不銹鋼（304\316）材料制成，可適用于輕度腐蝕性介質。離心泵可替代國外CR、CRN等同類產品。產品投放市場后，以其高效節能、質量可靠、使用范圍廣等特點，深受廣大用戶的喜愛。

三、選型重點

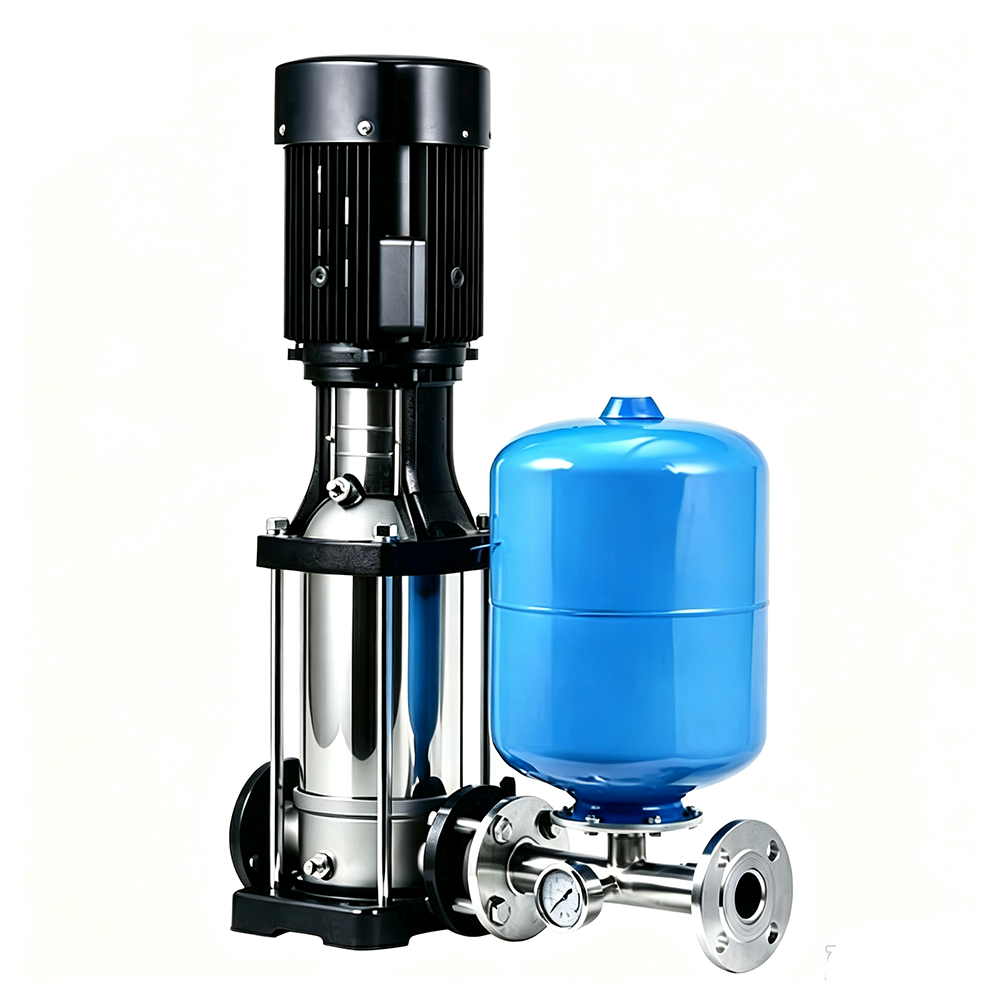

生活自來水配 CDLF 泵：碳鋼罐體 + EPDM 三元乙丙隔膜（圖上藍色罐標準配置）

熱水、需要長期保壓：選丁基橡膠隔膜，保壓時間更長

碳鋼罐優勢：價格低；因?yàn)橛兴畾飧綦x隔膜，水不碰罐內壁，罐內不會生銹

對應你原圖的安裝方式：膨脹罐接在 CDLF 泵出口主管路，壓力表旁，立式安裝

整體管路布局（從泵出口往后依次）

CDLF 多級泵出口法蘭 → 止回閥 → 三通 → 壓力表 + 膨脹罐分支 → 閘閥 / 蝶閥 → 供水管網

膨脹罐接在止回閥后端，不能裝在止回閥前面（泵和止回閥之間），防止停泵水錘沖擊泵體。

膨脹罐分支細節

主管三通側面開孔，引出支管（一般 DN15~DN25，匹配膨脹罐螺紋接口 G1/G1?）

支管上建議加裝小球閥（檢修閥）

作用：后期檢修膨脹罐時，可以關閉此閥，不用停整套泵組泄壓

小球閥出口 → 膨脹罐底部螺紋接口

膨脹罐豎直向上安裝（和圖片一致，罐頭朝上），嚴禁倒置、橫裝

倒置：水會進入頂部充氣閥，腐蝕氣門芯，導致漏氣；橫裝：隔膜受力不均，容易破損

配套元件位置

壓力表：就近安裝在三通位置，和膨脹罐同一取壓點，讀取管網實際壓力

膨脹罐頂部：充氣氣門芯，用于停機泄壓后檢測 / 補充預充氮?dú)?/span>
