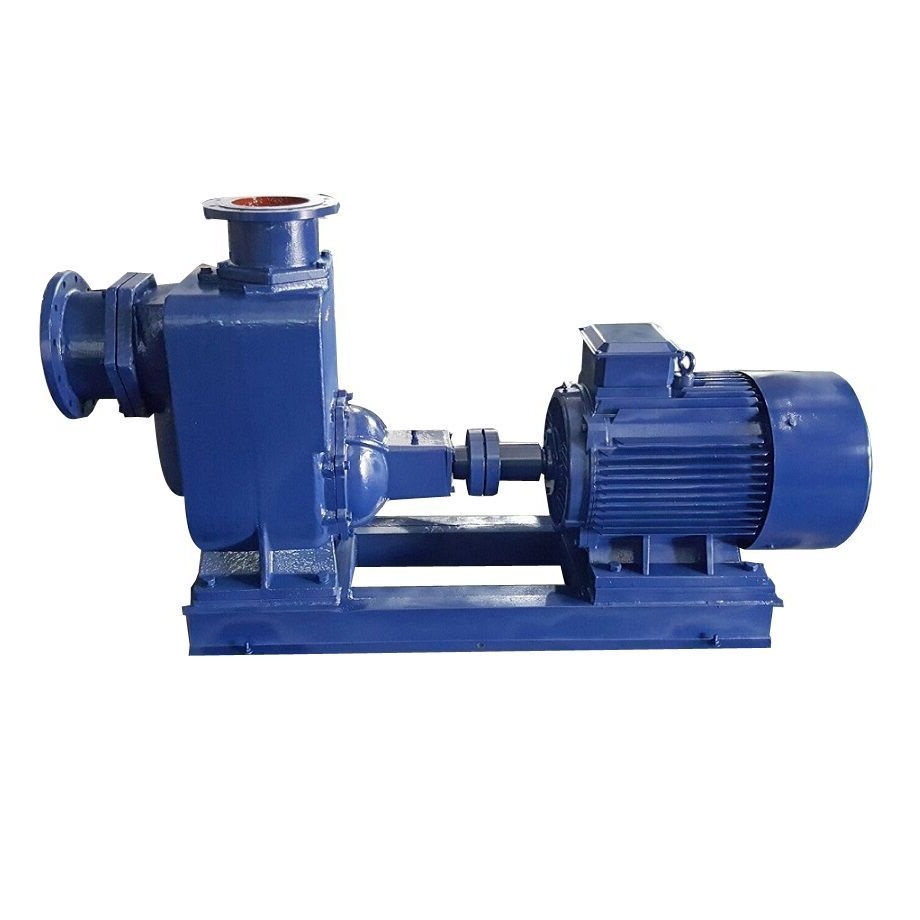

產品概述：ZW系列自吸排污泵是在反復研究外同類技術的基礎上開發成功的一種結構新穎的產品。 ZW系列自吸排污泵采集自吸和無堵塞排污于一體，采用軸向回流外混式，并通過泵體、葉輪流道的獨特設計，既可象一般自吸清水泵那樣不需要安裝底盤閥灌引水，又可吸排含有大顆粒固體直徑為出口口徑的60％和纖維長度為葉輪直徑1.5倍的雜質液體，它是目前我國抽送含有固體顆粒、纖維、漿料、糞紙、衛生巾、塑料袋布力和混合懸浮介質的理想的雜質排污泵。ZW自吸排污泵可廣泛適用于輕工、造紙、紡織、化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政、電業、礦山、市政排污工程和河塘培養殖等行業，它是目前我國抽送含有固體顆粒、纖維、漿料、糞紙、衛生巾、塑料袋布力和混合懸浮介質的理想的雜質排污泵。自吸高度不能超過規定值4.5-5.5米，吸入管長度為10米，通過顆粒大直徑為泵口徑的60%，纖維長度為口徑的5倍，介質PH值鑄鐵泵為6～9，不銹鋼泵為2～13。介質比重不超過1240千克/立方米，環境溫度≤45℃，介質溫度≤60℃。
|
產品系列： |
自吸泵 自吸排污泵 |
|
口徑： |
15 ～ 500 (mm) |
|
流量： |
8 ～ 800 (m3/h) |
|
揚程： |
15 ～ 80 (m) |
|
功率： |
1.5 ～ 55 (kW) |
|
介質溫度： |
0 ～ 60 (℃) |
四、自吸排污泵技術參數：
|
型號 |
口徑 |
流量 |
揚程 |
功率 |
轉速 |
|
25ZW-8-15 |
25 |
8 |
15 |
1.5 |
2900 |
|
32ZW-10-20 |
32 |
10 |
20 |
2.2 |
2900 |
|
32ZW20-12 |
32 |
20 |
12 |
2.2 |
2900 |
|
40ZW20-12 |
40 |
20 |
12 |
2.2 |
2900 |
|
40ZW10-20 |
40 |
10 |
20 |
2.2 |
2900 |
|
40ZW-15-30 |
40 |
15 |
30 |
3 |
2900 |
|
50ZW20-12 |
50 |
20 |
12 |
2.2 |
2900 |
|
50ZW-10-20 |
50 |
10 |
20 |
2.2 |
2900 |
|
50ZW-15-30 |
50 |
15 |
30 |
3 |
2900 |
|
50ZW-20-20 |
50 |
20 |
20 |
2.2 |
1450 |
|
65ZW-30-18 |
65 |
30 |
18 |
4 |
1450 |
|
65ZW15-30 |
65 |
15 |
30 |
3 |
2900 |
|
65ZW-20-30 |
65 |
20 |
30 |
5.5 |
2900 |
|
65ZW20-14 |
65 |
20 |
14 |
2.2 |
2900 |
|
65ZW-25-40 |
65 |
25 |
40 |
7.5 |
2900 |
|
65ZW-30-50 |
65 |
30 |
50 |
11 |
2900 |
|
80ZW-40-16 |
80 |
40 |
16 |
4 |
1450 |
|
80ZW-40-50 |
80 |
40 |
50 |
18.5 |
2900 |
|
80ZW-65-25 |
80 |
65 |
25 |
7.5 |
2900 |
|
80ZW-80-35 |
80 |
80 |
35 |
15 |
2900 |
|
80ZW-50-60 |
80 |
50 |
60 |
22 |
2900 |
|
100ZW-100-15 |
100 |
100 |
15 |
7.5 |
1450 |
|
100ZW-80-20 |
100 |
80 |
20 |
7.5 |
1450 |
|
100ZW-100-20 |
100 |
100 |
20 |
11 |
1450 |
|
100ZW-100-30 |
100 |
100 |
30 |
22 |
2900 |
|
100ZW80-60 |
100 |
80 |
60 |
37 |
2900 |
|
100ZW80-80 |
100 |
80 |
80 |
45 |
2900 |
|
125ZW200-15 |
125 |
200 |
15 |
15 |
1450 |
|
125ZW-120-20 |
125 |
120 |
20 |
15 |
1450 |
|
150ZW-200-15 |
150 |
200 |
15 |
15 |
1450 |
|
150ZW-250-25 |
150 |
250 |
25 |
45 |
2900 |
|
200ZW-280-14 |
200 |
280 |
14 |
22 |
1450 |
|
200ZW-280-28 |
200 |
280 |
28 |
55 |
1450 |
|
200ZW-300-18 |
200 |
300 |
18 |
37 |
1450 |
|
250ZW-420-20 |
250 |
420 |
20 |
55 |
1450 |
|
300ZW-800-14 |
300 |
800 |
14 |
55 |
1450 |
五、無堵塞自吸排污泵故障處理與排除
|
故 障 |
原 因 |
排除方法 |
|
泵不出水 |
1.泵體內未加儲液或儲液不足 |
1.加足 |
|
2.吸入管路漏氣 |
2.消除管路漏氣現象 |
|
|
3.電壓過低 |
3.調整電壓 |
|
|
4.吸程太高或吸入管路太長 |
4.降低吸程或縮短管路 |
|
|
5.機械密封泄漏過大 |
5.修理或更換 |
|
|
泵出水不足 |
1.因使用不當，葉輪流道或吸入管路被堵塞 |
1.消除堵塞物 |
|
2.葉輪磨損嚴重 |
2.更換葉輪 |
|
|
3.功率不足轉速太低 |
3.調蝥至額定轉速 |
|
|
泵噪音、振動過大 |
1.底腳不穩 ， |
1.加固 |
|
2.軸承磨損嚴重 |
2.更換軸承 |
|
|
3.泵與電機主軸不同軸 |
3.調整同軸度 |
|
|
軸承溫度過高 |
1.潤滑脂變質或干燥 |
1.更換潤滑脂 |
|
2.軸承損壞 |
2.更換 |
|
|
泵泄漏 |
1.眹接螺栓松動 |
1.固緊 |
|
2.密封件磨頻 |
2.更換 |
若
